Cách chọn tấm làm mát cooling pad, Hiệu quả làm mát nhà xưởng tốt như thế nào?

Đăng bởi Admin vào lúc 11/03/2021

1. Tấm làm mát cooling pad là gì?

Tấm làm mát cooling pad là thành phần chính của hệ thống làm mát bay hơi, không khí được làm mát qua sự bay hơi của nước. Các tấm làm mát được sản xuất từ các tấm xenlulo gấp nếp được dán lại với nhau. Chất liệu xenlulo được ngâm tẩm với các hợp chất keo để ngăn ngừa thối rữa, chống rêu đảm bảo tuổi thọ của tấm lâu dài và bảo trì mức chi phí thấp.

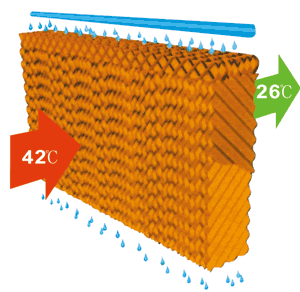

Nguyên lý bay hơi của tấm làm mát cooling pad

2. Nguyên lý hoạt động của hệ thống làm mát nhà xưởng bằng tấm làm mát cooling pad

Hệ thống làm mát nhà xưởng bằng tấm làm mát cooling pad bao gồm: Hệ thống quạt hút công nghiệp lắp đối diện hệ thống tấm làm mát, Nước được rải đều trên bề mặt của tấm làm mát qua lỗ của hệ thống ống cấp nước, đảm bảo cung cấp nước đồng đều giúp toàn bộ bề mặt luôn ẩm ướt để tối đa hóa khả năng làm mát. Quạt hút tạo ra một áp suất âm, làm cho không khí được hút qua các tấm đệm. Sự bay hơi là kết quả của sự tiếp xúc giữa không khí và nước. Hệ thống điều khiển vận hành máy bơm nước và quạt phân phối không khí mát

Hệ thống làm mát nhà xưởng bằng Tấm làm mát cooling pad được sử dụng rộng rãi trong các nhà ăn tập thể, xưởng sản xuất, xưởng dệt, may mặc, da dày, chuồng trại chăn nuôi, trồng trọt …

3. Lợi ích của Hệ thống làm mát nhà xưởng bằng tấm làm mát coolingpad

  • Giảm nhiệt độ trong nhà xưởng từ 5-12 độ
  • Thông gió thoáng mát nhà xưởng
  • Làm sạch không khí và bụi bẩn
  • Đảm bảo sức khỏe cho người lao động
  • Chi phí thấp, mang lại hiệu quả kinh tế cao
  • Rất ít phải bảo trì
  • Thời gian thi công nhanh
  • Phù hợp với các môi trường không ảnh hưởng bởi độ ẩm (75-85%)

4. Các loại tấm làm mát cooling pad:

4.1 Tấm làm mát chống rêu: NÊN DÙNG, Loại tấm làm mát 1 mặt được phun 1 lớp keo màu đen chống bám rêu tăng tuổi thọ cho sản phẩm và bán chạy hiện nay

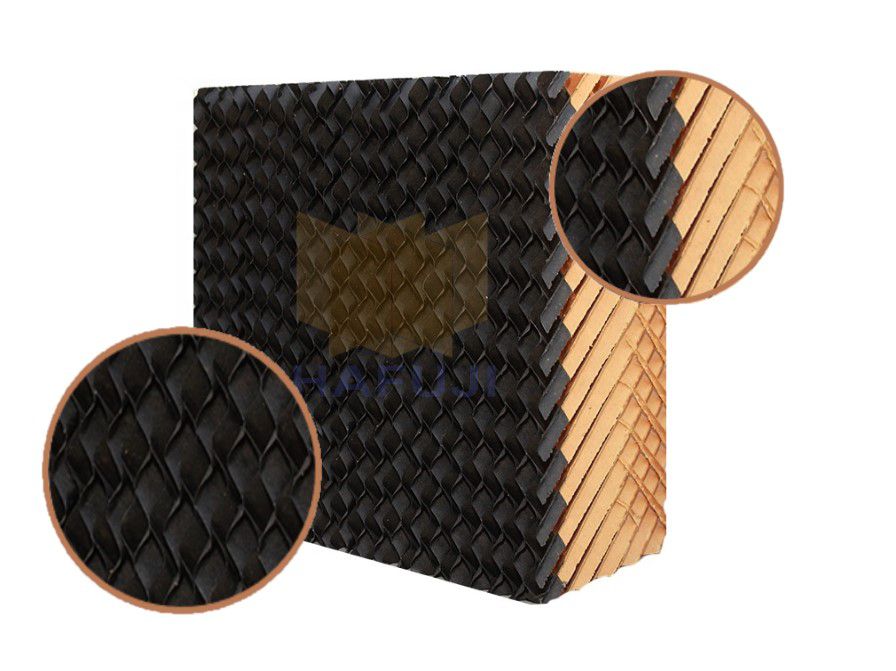

Tấm làm mát chống rêu

Tấm làm mát chống rêu giá 470.000 / tấm 1.8m

Ưu điểm của Tấm làm mát chống rêu:

Có lớp sơn phủ mà đen trên mặt tiếp xúc với bụi, khí nóng, cản bụi và chống mốc rất tốt

Tăng độ bền lên 2-3 lần so với tấm thông thường

Độ mịn của tấm quyết định hiệu quả làm mát và tuổi thọ

Khe hở càng nhỏ, mặt tiết diện tiếp xúc càng lớn, hiệu quả làm mát càng cao

Không bị mùi, nâng cao chất lượng không khí làm mát



4.2  Tấm làm mát nâu: Là tấm làm mát có 2 mặt giống nhau màu nâu, Chất liệu giống tấm làm mát chống rêu nhưng không có lớp sơn phủ đặc biệt , dẫn đến nhanh hỏng, giảm tuổi thọ của tấm, có mùi hôi do côn trùng chết và giấy phân hủy, hiệu quả làm mát ban đầu nhanh hơn tấm làm mát rêu , nhưng sau đó hỏng nhanh và có mùi trong không khí

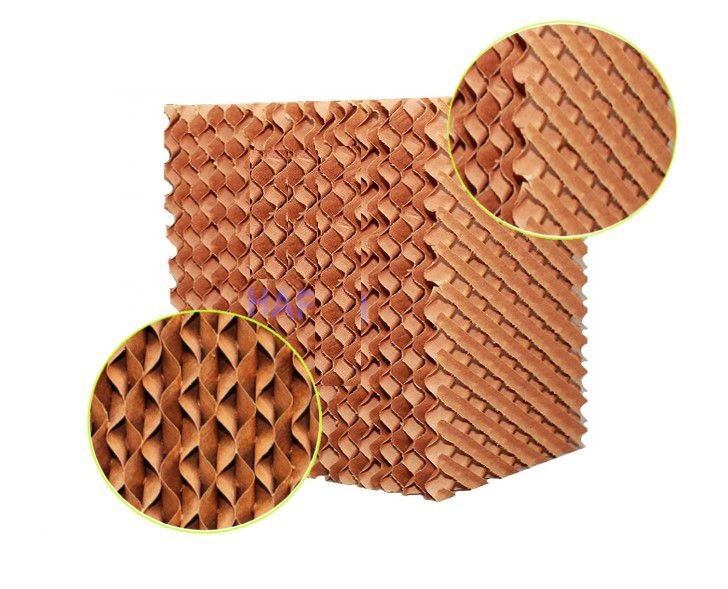

Tấm làm mát nâu

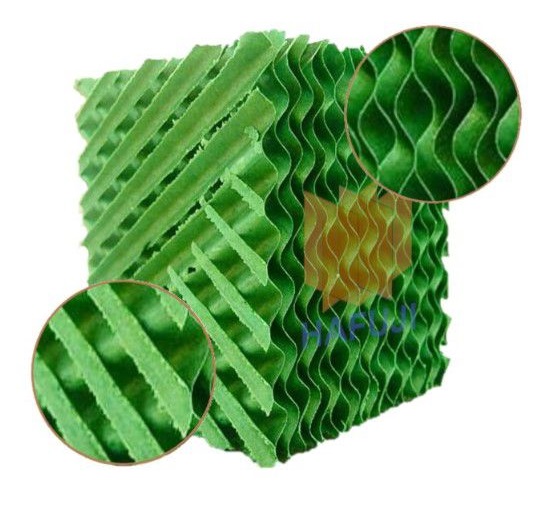

4.3 Tấm làm mát màu xanh: Giống tấm làm mát nâu, Nhưng được nhộm xanh, Màu xanh tạo không gian mát mẻ chủ yếu hướng đến làm mát và trang trí không gian do yêu cầu thẩm mỹ

Xem giá các loại Tấm làm mát cooling pad bán tại winline.vn

5. Cấu tạo của Hệ thống làm mát nhà xưởng

Cấu tạo hệ thống làm mát bằng tấm  làm mát cooling pad

Hạng mục vật tư Hệ thống thông gió làm mát nhà xưởng áp suất âm:

•  Quạt hút công nghiệp công suất từ 370w-1.1kw

•  Tấm làm mát coolong pad (loại thường, chống rêu, nhựa…)

•  Khung máng nước (được chế tạo từ vật liệu như: Inox, hợp kim nhôm, comporsite… )

•  Hệ thống đường ống nước cấp và nước hồi

•  Bồn, bể nước tuần hoàn, Lọc, cấp nước, thải xả, sục rửa

•  Máy bơm nước: Cung cấp nước cho các giàn làm mát.

•  Tủ điện điều khiển: Cung cấp nguồn điện cho hệ thống

•  Thiết bị, vật tư hệ thống …

•  Lưới chắn bụi, rác (tuỳ chọn)



6. Cách tính số lượng tấm làm mát và quạt hút trong hệ thống làm mát nhà xưởng

Tính thể tích khu vực cần lắp: Dài x Rộng X cao.

VD: diện tíc nhà xưởng: 70m dài x 30m rộng x chiều cao trung bình 6 m = 12.600.m3

Tùy mật độ nhân công, đặc thù môi trường sản xuất, để áp dụng bộ số trao đổi, giả sử xưởng may mặc nóng, đông công nhân ta sử dụng bội số trao đổi không khí là 60

Lưu lượng không khí cần trao đổi trong một giờ là 12.600 × 60 =756,000 m3/h.

Tính chọn số lượng quạt:

Bảng thông số quạt hút công nghiệp Haiki

Thông số lỹ thuật quạt hút công nghiệp Haiki

Xem Các loại Quạt hút công nghiệp vuông bán tại winline.vn

Chọn quạt có chiều cao vừa khung sắt nhà xưởng, hoặc vừa chỗ lắp đặt, giả sử kích thước phù hợp loại quạt 1380 x 1380 x400 có lưu lượng gió là 44.500m3/h

Số quạt cần thiết = 756,000 / 44.500 = 17 (Quạt).

Tính số tấm làm mát cooling pad

Trước tiên ta xác định vận tốc gió đi qua tấm làm mát coolong pad. Trong kỹ thuật điều hòa không khí và thông gió thì vận tốc gió qua cửa phân phối tốt nhất là từ 2-2,5 m/s tương đương 7200 m3/h- 9000m3/h. Vận tốc gió đi qua tấm được chọn thường là 2,5 m/s.

Diện tích tấm làm mát S=756,000 / 9000 = 84 m2. Chiều cao trung bình mỗi tấm làm mát cooling pad là 1,8 m. Khung quạt có một số loại 1.8m, 3.6m. 4.2m, giả sử vị trí lắp phù hợp loại khung 3.6m ta có:

84m2 / 1.8m / 3.6m = 13 khung, mỗi khung 6 tấm 1,8m x 0,6m

Sau khi tính toán diện tích như trên ta cần có:

17 quạt 1380*1380*400 lưu lượng gió 44500m3/h

13 khung làm mát cooling pad kích thước 1.8m x 3.6m

78 tấm làm mát cooling pad 1.8 x 0.6m

Ngoài ra: còn phải tính thêm các chi phí khác như đường ống nước, dây điện, Tủ điện, máy bơm, nhân công, khung sắt…

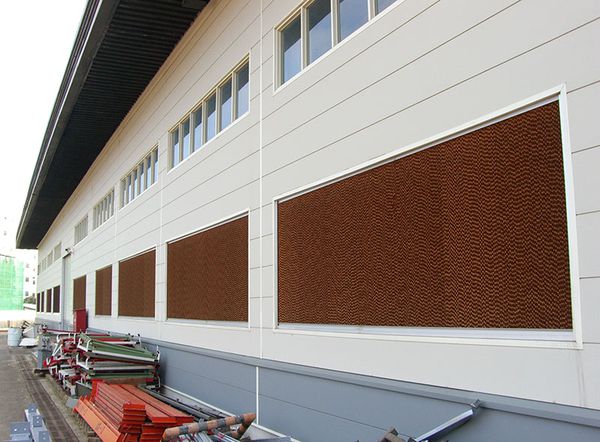

Tấm cooling pad trong hệ thống làm mát nhà xưởng

7. Kinh nghiệm thiết kế và lắp đặt hệ thống làm mát nhà xưởng hiệu quả

Vị trí lắp tấm làm mát (nếu có thể) nên tránh chỗ nóng như hướng tây, mặt trời chói chang, lắp dưới mái che, lắp sau hàng cây bóng mát…

Lắp thêm lưới chống rác, chống bụi. Tăng tuổi thọ cho tấm làm mát cooling pad và tăng hiệu quả sử dụng lâu bền,

Sử dụng nước giếng khoan hoặc bồn bể âm sẽ giảm nhiệt sâu hơn, mát hơn

Lắp khít các tấm, vệ sinh tấm làm mát cooling pad định kỳ, giảm hiện tượng hắt nước vào trong xưởng

Thiết kế dàn cấp nước trên tấm dễ dàng tháo rửa

Sử dụng tủ điện với hệ thống khởi động từ



Nếu không gian nhà xưởng được thiết kế nhiều cửa và có nhiều khu vực khác nhau về mật độ nhân công, nhiều thiết bị sinh nhiệt thì sử dụng phương pháp làm mát nhà xưởng bằng Hệ thống Máy làm mát công nghiệp (làm mát cục bộ hay làm mát không gian mở) sẽ có hiệu quả hơn.

Trên đây chúng tôi xin chia sẻ một số kinh nghiệm và phương pháp về hệ thống làm mát nhà xưởng bằng tấm làm mát cooling pad.

hy vọng bài viết giúp ích được cho bạn. để được tư vấn chi tiết hơn bạn đừng ngại, hãy gọi 0981 805 488 - 024.7306.7788 chúng tôi sẽ nhiệt tình tư vấn cho bạn.
