Tính toán quạt thông gió nhà xưởng và tấm làm mát cooling pad

Bạn muốn lắp Hệ thống làm mát nhà xưởng? Bạn chưa biết tổng số quạt hút và số tấm làm mát cooling pad cần bao nhiêu? Bạn muốn biết lắp quạt to hay bé, công suất tính như thế nào?

Sau đây winline chia sẻ với bạn cách tính toán quạt thông gió nhà xưởng và tấm cooling pad nhé

Tính toán quạt thông gió nhà xưởng như thế nào

Lấy thể tích của khu vực nhân với bội số trao đổi khí chia cho lưu lượng gió của quạt

Trước hết ta cần Tính thể tích khu vực cần lắp: Dài x Rộng X cao.

VD: diện tích nhà xưởng: 70m dài x 30m rộng x chiều cao trung bình 6 m = 12.600.m3

Tùy mật độ nhân công, đặc thù môi trường sản xuất, để áp dụng bội số trao đổi không khí, giả sử xưởng may mặc nóng, đông công nhân ta sử dụng bội số trao đổi không khí là 60

Lưu lượng không khí cần trao đổi trong một giờ là 12.600 × 60 =756,000 m3/h.

Tính chọn số lượng quạt:

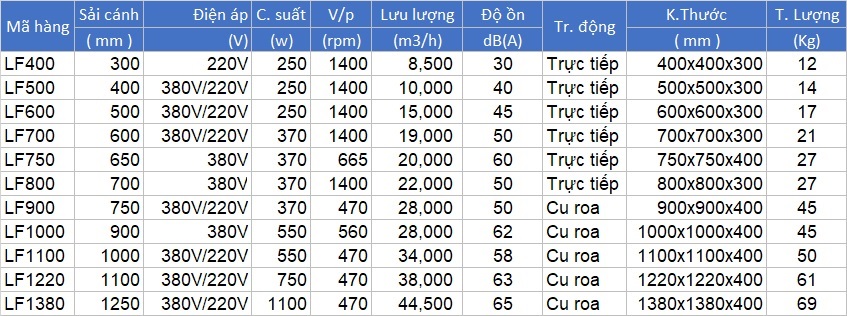

Thông số lỹ thuật quạt hút công nghiệp Haiki

Bảng thông số quạt hút công nghiệp Haiki

Xem Các loại Quạt hút công nghiệp vuông bán tại winline.vn

Chọn quạt có chiều cao vừa khung sắt nhà xưởng, hoặc vừa chỗ lắp đặt, giả sử kích thước phù hợp loại quạt 1380 x 1380 x400 có lưu lượng gió là 44.500m3/h

Số quạt cần thiết = 756,000 / 44.500 = 17 (Quạt).

Tính số tấm làm mát cooling pad

Trước tiên ta xác định vận tốc gió đi qua tấm làm mát coolong pad. Trong kỹ thuật điều hòa không khí và thông gió thì vận tốc gió qua cửa phân phối tốt nhất là từ 2-2,5 m/s tương đương 7200 m3/h- 9000m3/h. Vận tốc gió đi qua tấm được chọn thường là 2,5 m/s.

Diện tích tấm làm mát S=756,000 / 9000 = 84 m2. Chiều cao trung bình mỗi tấm làm mát cooling pad là 1,8 m. Khung quạt có một số loại 1.8m, 3.6m. 4.2m, giả sử vị trí lắp phù hợp loại khung 3.6m ta có:

84m2 / 1.8m / 3.6m = 13 khung, mỗi khung 6 tấm 1,8m x 0,6m

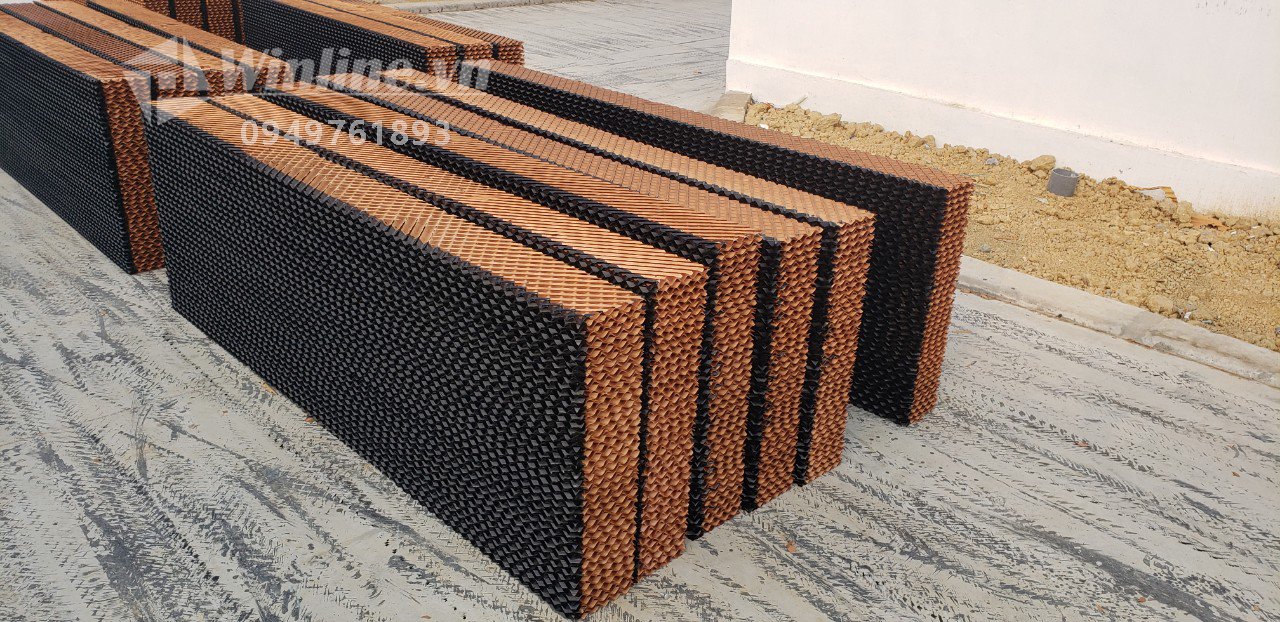

Kho tấm làm mát cooling pad tại winline.vn

Hình ảnh Tấm làm mát cooling pad tại kho winline.vn

Sau khi tính toán diện tích như trên ta cần có:

17 quạt 1380*1380*400 lưu lượng gió 44500m3/h

13 khung làm mát cooling pad kích thước 1.8m x 3.6m

78 tấm làm mát cooling pad 1.8 x 0.6m

Xem giá Tấm làm mát cooling pad tại winline.vn

Ngoài ra: còn phải tính thêm các chi phí khác như đường ống nước, dây điện, Tủ điện, máy bơm, nhân công, khung sắt…

Trên đây Winline.vn đã chia sẻ cách tính toán quạt thông gió nhà xưởng cho bạn, nếu cần hỗ trợ tư vấn về quạt hút công nghiệp hoặc về tư vấn lắp đặt hệ thống làm mát, thông gió nhà xưởng xin liên hệ với chúng tôi qua số hotline 0949761893. chúng tôi luôn sẵn sàng hỗ trợ bạn
